Визуальное пояснение JOIN’ов

Опубликовано 9 февраля 2013 в рубрике Transact-SQL

Примеры использования JOIN’ов.

Есть две таблицы. Таблица А находится слева, таблица В справа. В каждой по четыре записи.

Table A                  Table B
id     name      id    name
1    Pirate        1 Rutabaga
2    Monkey       2    Pirate
3    Ninja               3    Darth Vader
4    Spaghetti      4    Ninja

Соединяем их разными способами (для наглядности используются диаграммы Венна).

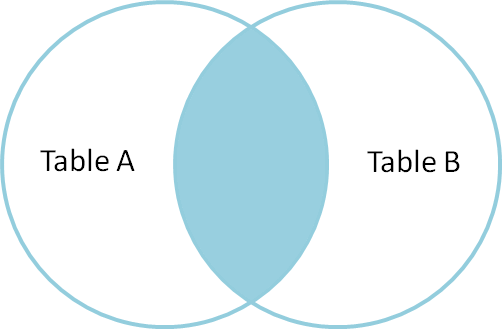

INNER JOIN (внутренне соединение)

SELECT * FROM TableA
INNER JOIN TableB
ON TableA.name = TableB.name

Результат запроса:

id    name    id name
1    Pirate     2    Pirate
3    Ninja         4     Ninja

INNER JOIN выдает только те поля, которые есть как в таблице А так и в таблице В.

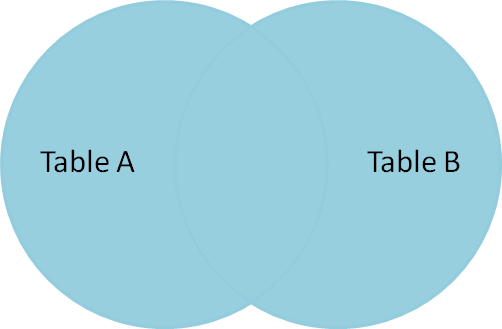

FULL OUTER JOIN (полное внешнее соединение)

SELECT * FROM TableA
FULL OUTER JOIN TableB
ON TableA.name = TableB.name

id name    id   name
1        Pirate         2    Pirate
2     Monkey    null        null
3      Ninja             4      Ninja
4       Spaghetti    null null
null null              1       Rutabaga
null    null                3           Darth Vader

FULL OUTER JOUN делает отбор всех записей в таблице А и в таблице В с возможностью совпадений записей в левой и правой таблицах. Если таковых нет, то на пустой стороне выводится NULL.

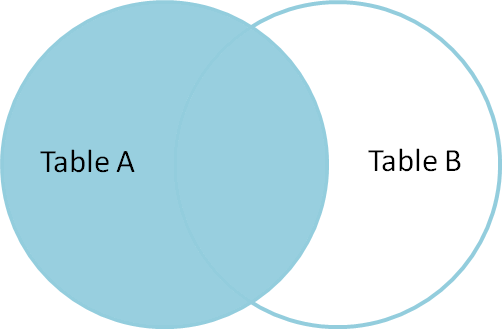

LEFT OUTER JOIN (левое внешнее соединение)

SELECT * FROM TableA
LEFT OUTER JOIN TableB
ON TableA.name = TableB.name

id    name    id name
1      Pirate        2    Pirate
2      Monkey   null    null
3    Ninja             4 Ninja
4     Spaghetti null    null

LEFT OUTER JOIN делает выборку всех полей в таблице А и в соответствии с ними выбирает аналогичные в таблице В. Если соответствий в таблице В не обнаружено, то выводится NULL.

RIGHT OUTER JOIN (правое внешнее соединение)

RIGHT JOIN работает по аналогии с LEFT OUTER JOIN, только берется таблица справа.

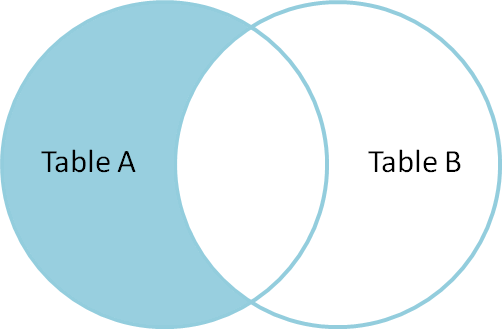

LEFT OUTER JOIN с условием

SELECT * FROM TableA
LEFT OUTER JOIN TableB
ON TableA.name = TableB.name
WHERE TableB.id IS null

id    name    id name
2          Monkey        null           null
4         Spaghetti    null        null

Выборка, обратная предыдущей. Находятся записи таблицы В, совпадающие с записями в таблице А и сразу же удаляются из выдачи. Выводятся те поля таблицы А, которых нет в таблице В.

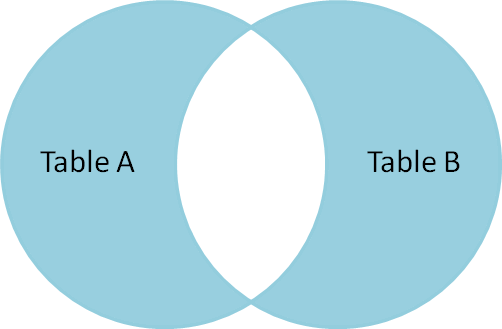

FULL OUTER JOIN с условием

SELECT * FROM TableA
FULL OUTER JOIN TableB
ON TableA.name = TableB.name
WHERE TableA.id IS null
OR TableB.id IS null

id    name    id     name
2       Monkey null      null
4       Spaghetti      null    null
null     null        1          Rutabaga
null     null    3          Darth Vader
